Выбираем blade Supermicro. Часть 3: блейды под шасси 710/720 и 714

Продолжаем обзор blade-инфраструктуры от Supermicro. В сегодняшнем посте рассмотрим непосредственно сами блейды. Вот прямая ссылка на сайт Supermicro.


Выбираем blade Supermicro. Часть 1
Выбираем blade Supermicro. Часть 2: шасси
Выбираем blade Supermicro. Часть 4: interconnects
Часть 5: Blade серверы Supermicro '2013

Блейды для шасси TwinBlade (SBE-720)

В предыдущих статьях я уже упоминал о том, что шасси SBE-720 обратно совместимо с SBE-710, т.е. блейды, предназначенные для 710 можно установить в 720. Блейды семейства TwinBlade можно установить только в SBE-720
  • SBI-7226T-T2
  • SBA-7222G-T2
Это "двойные" блейды, т.е. состоящие из двух системных плат под два процессора Xeon 5500/5600 (SBA-7222G-T2) или AMD Opteron 6100 (SBA-7222G-T2), на каждую можно установить IB или GbE mezzanine карточку. Будьте внимательны с охлаждением: плотность размещения серверов получается достаточно высокая (0,35U на сервер), с тепловыделеним придется как-то бороться, особенно при установке топовых процессоров и/или при размещении нескольких шасси в стойке. В общем, рассчитать BTU и охладить поможем, обращайтесь.


Блейды для шасси 10-Blade (SBE-710)

На сайте Supermicro присутствуют блейды предыдущих поколений: под Xeon 5400 и ADM Opeteron 2000/8000, так что приведу лишь список актуальных на сегодняшний день. Выход блейдов под 2P Sandy Bridge состоится, но не раньше середины осени.

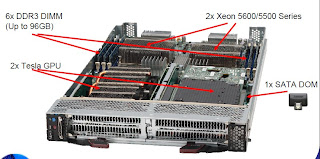

  • SBI-7126TG, он же GPU Blade. Знаменит тем, что поддерживает два Xeon 5500/5600, целых два GPU (Nvidia Tesla M2090, M2070Q, M2070, M2050) и две mezzanine платы. При этом места для дисковой подсистемы не нашлось (поддерживается один SATA DOM), но грузиться можно и через iSCSI.
  • SBI-7126T-SH, он же Expansion Blade. Имеет слот расширения PCI-E 2.0 x16 полной высоты, но половинной длины, и задняя планка установленной в него карточки окажется на передней панели сервера, т.е. установить, например FC HBA можно, но выглядеть подобное решение будет не совсем аккуратно. Под диски на борту есть LSI 2008 и два SFF отсека.
  • SBI-7126T-S6, он же Storage Blade. Для тех случаев, когда нужна относильно быстрая локальная дисковая подсистема (можно, конечно и через iSCSI отдать другим серверам): 6 отсеков SFF и SAS контроллер на базе LSI 2008. О подключении внешних СХД к блейдам Supermicro речь пойдет в следующем посте.
  • SBI-7126T-T1E - самый популярный блейд, ничего лишнего: два Xeon, два LFF отсека под SATA диски.
  • SBI-7126T-T1L. Удешевленный вариант предыдущего T1E, на нем не распаян разъем под mezzanine, так что остается только два стандартных гигабитных порта. Разница в цене совсем небольшая, так что смысла в нем мало.
  • SBA-7142G-T4 - единственный 4-процессорный блейд из современной линейки. Поддерживает Оптероны 6100 серии и до 256ГБ памяти.

Блейды для шасси 14-Blade (SBE-714)

Выбор блейдов под 714 шасси меньше: всего три модели на Intel. AMD пока что не планируется, а блейды с GPU тут просто невозможно реализовать из-за малой высоты. По той же причине эти блейды требуют установки низкопрофильной (Very Low Profile) памяти.
С интерконнектами ситуация не очень хороша: SBE-714D поддерживает только один GEM модуль (т.е. можно вывести только половину GbE портов), а SBE-714E - два GEM, но не поддерживает QDR IB (только DDR) и 10GbE - только в виде pass-thru.

По плотности размещения SBE-714 уже не занимает первое место (после выхода SBE-720 + TwinBlade), но его все еще стоит рассматривать в некоторых проектах.

  • SBI-7426T-SH - тот же "Expansion Blade", только под 14-blade "тонкий" форм-фактор.
  • SBI-7426T-S3, SBI-7426T-T3. Стандартные блейды, S3 отличается наличием SAS контроллера (LSI 2008).
